詳細說明

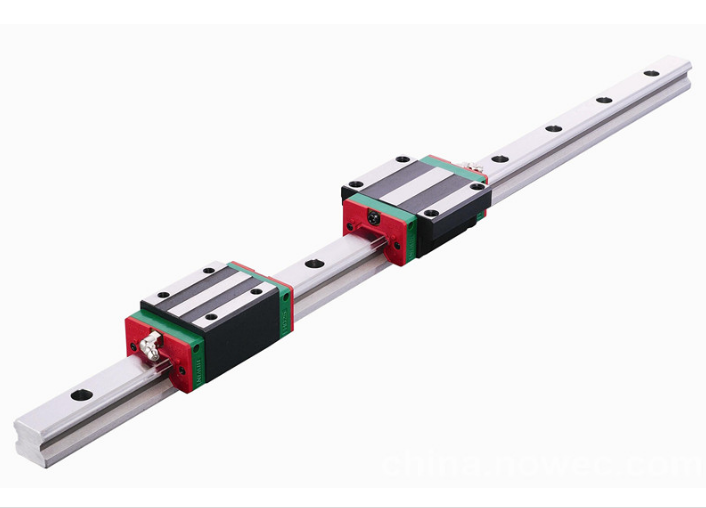

上銀導軌HGW35CC為上銀直線導軌最大尺寸型號導軌，承受超負載可達到457.15KN。由于上銀直線導軌特殊的束制結構設計，可同時承受上下左右方向的負荷。
臺灣上銀導軌HGW35CC超負載直線導軌的選用準則：
1.超負載直線導軌使用條件設定
○ 應用之設備 ○ 行程
○ 內部空進之限制 ○ 運行速度、加速度
○ 精度之要求 ○ 使用頻率
○ 剛性之要求 ○ 使用環境
○ 負荷方式 ○ 要求壽命年限
2.臺灣上銀直線導軌HGW65CA/HGW65HA的主要應用機械類型
○ HGW65CA/HGW65HA系列：磨床、銑床、車床、鉆床、綜合加工機、放電加工機、搪床、線切割機、精密量測儀器、木工機器、搬運機器、運送裝置。
3.選用精度等級
○ C,H,P,SP,UP等級視設備精度要求而定
4.遵循HGW65CA/HGW65HA滑塊尺寸及負載范圍使用
○ 依經驗選用
○ 負荷狀態
○ 若與滾珠螺桿配合使用，則使用之直線導軌規格與螺桿外徑相似，如螺桿外徑為35mm則選用HG35規格
5.計算出上銀直線導軌HGW65CA/HGW65HA滑塊最大負荷
○ 參照負荷計算例計算單個滑塊最大等效負荷
○ 確認選用之直線導軌靜安全系數應超過靜安全系數使用表所列之值
6.對上銀導軌的預壓力的選擇
○ 依剛性要求及安裝面精度選用
7.確認上銀直線導軌選擇型號的剛性
○ 參照剛性表計算變形量提高預壓力，加大選用尺寸或滑塊數以提高剛性
8.導軌的計算使用壽命
○ 依使用速度、頻率計算壽命距離要求依壽命公式計算選定直線導軌之壽命距離
9.上銀直線導軌潤滑方式的選用
○ 潤滑劑選用，依設備需求可選擇潤滑脂、潤滑油或特殊潤滑劑潤滑定期注入潤滑脂或自動供油
直線導軌選用完成。
